該系列電源具備結構緊湊、體積小巧、低紋波噪聲、優秀的EMC特性等特點，尤其適合應用對振動和EMC有特殊要求機車運行環境。
該系列產品特點：
1、滿足（EN50155/IEC60571:1998）TB/T3021-2001鐵道機車車輛電子裝置標準對電源的輸入要求
2、具備110V標準電壓輸入，輸入范圍達40-170V，能夠同時適用于72V、96V、110V等3個標準輸入電壓總線
3、具備3.3V、5V、12V、15V、24V、48V、54V等輸出電壓，能極大地滿足機車各種供電要求
4、輸出功率范圍：20-50W
5、工作溫度范圍可滿足：-40℃ to +105℃
6、隔離電壓：3000VAC/2250-3000VDC
產品性能
| 輸入電壓 Vdc | 2:1或4:1 | |
| 輸出電壓精度 % | ±1 | |
| 負載調整率 % | ±1.5 | |
| 電壓調整率 % | ±0.8 | |
| 動態響應 （過沖/恢復時間） |
±4%Vo/400us | |
| 紋波/噪聲（mV） | Vo≤5Vdc：50 | |
| Vo≥48Vdc：200 | ||
| Other：100 | ||
| 工作殼溫 | -40℃ - +95℃ | |
| 開關頻率KHz | 100-300 | |
| 短路保護 | 長期短路自恢復 | |
| 隔離耐壓 | 輸入-輸出：1500Vdc | |
| 輸入-輸出：2250Vdc | ||
| 輸入-殼：1500Vdc | ||
| 輸入-殼：2250Vdc | ||
| 輸出-殼：500Vdc | ||
| MTBF | 5×105 | |
| 安規要求 | CSA/NRTL/IEC/EN 60950-1,CB-Report | |
| 熱阻特性 | 熱阻 | 冷卻方式 |
| 2.16℃/W | 自然風冷 | |
| 1.8℃/W | 0.5M/S | |
| 1.32℃/W | 1M/S | |
| 0.98℃/W | 1.5M/S | |
| 0.8℃/W | 2M/S | |
| 型號 | 輸入電壓Vdc | 輸出電壓Vdc | 輸出電流A | 效率% | 容性能力UF |
| ZXD30ERH-□S05 | 18-36 9-36 40-170 40-170 |
5 | 6 | 84 | 4700 |
| ZXD30ERH-□S12 | 12 | 2.4 | 88 | 1000 | |
| ZXD30ERH-□S15 | 15 | 2 | 89 | 1000 | |
| ZXD30ERH-□S24 | 24 | 1.2 | 89 | 470 | |
| ZXD30ERH-□S48 | 48 | 0.62 | 89 | 220 | |
| ZXD50ERH-□S05 | 5 | 10 | 83 | 10000 | |
| ZXD50ERH-□S12 | 12 | 4.2 | 84 | 1000 | |
| ZXD50ERH-□S15 | 15 | 3.3 | 85 | 1000 | |
| ZXD50ERH-□S24 | 24 | 2 | 90 | 470 | |
| ZXD50ERH-□S48 | 48 | 1 | 90 | 470 |

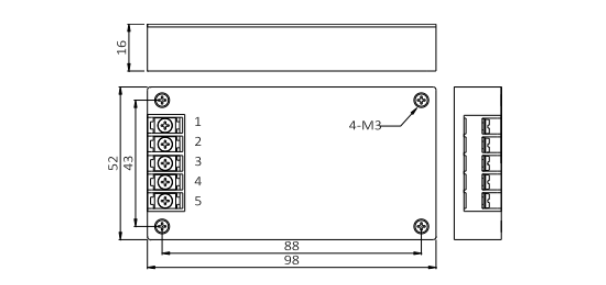

.png)

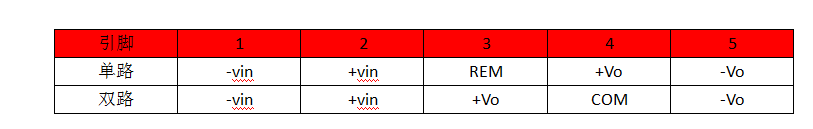

.png)
